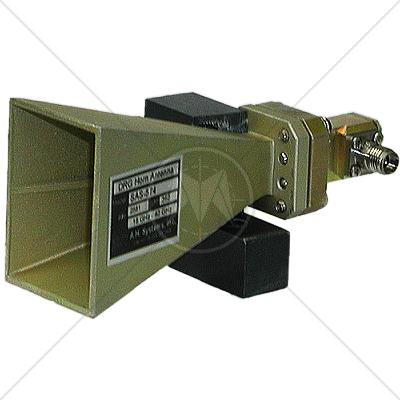

A.H. Systems SAS-574 Double Ridge Guide Horn Antenna 18 GHz - 40 GHz

Description

The A.H. Systems' Double Ridge Guide Horn Antenna is a broadband antenna that offers excellent performance over the frequency range of 18 GHz to 40 GHz. High gain, low VSWR, and input handling capability up to 10 watts make this horn antenna an excellent general use performer.

High gain, low VSWR, and rugged design make this horn antenna excellent for both immunity and emissions testing.

Features

  • Broad Frequency Range of 18 GHz to 40 GHz
  • Linearly Polarized High Gain, Low VSWR
  • Individually Calibrated

Specifications

Frequency Range

18 GHz - 40 GHz Antenna Factor:40.3 to 41.1

Gain

15 to 21.2 dBi Maximum

Max Radiated Field

150 V/M

Continuous Power

10 Watts

Impedance

50 Ohms

VSWR

1.2:1 (1.5:1 max)

Connector

WRD-180C24 to 2.9mm female

Mounting Base

¼ - 20 Thread, female

A.H. Systems SAS – 574 Physical Dimensions

Length

3.5 in. (8.9 cm)

 Width

1.2 in. (3 cm)

 Height

1.6 in. (4.1 cm)

Weight

0.2 lbs. (0.09 kg)

Standards

CISPR
CISPR 11
CISPR 14 - 1
CISPR 14 - 2
CISPR 14 - 2
CISPR 16 - 1
CISPR 16 - 2
CISPR 16 - 3
CISPR 16 - 4
CISPR 22
CISPR 24
IEC
IEC/TR EN 61000 - 1 - 1
IEC/TR EN 61000 - 2 - 1
IEC/TR EN 61000 - 2 - 3
IEC EN 61000 - 3 - 2
IEC EN 61000 - 3 - 4
IEC/TC EN 61000 - 3 - 5
IEC EN 61000 - 4 - 2
IEC EN 61000 - 4 - 3
IEC EN 61000 - 4 - 4
IEC EN 61000 - 4 - 5
IEC EN 61000 - 4 - 6
IEC EN 61000 - 4 - 7
IEC EN 61000 - 4 - 8
IEC EN 61000 - 4 - 9
IEC EN 61000 - 4 - 11
European
EN 50 081 part 1
EN 50 081 part 2
EN 55 011
EN 55 013
EN 55 014
EN 55 015
EN 55 020
EN 55 022
EN 55 024
EN 50 082 part 1
EN 50 082 part 2
EN 50 093
American
FCC Part 15
MIL-STD - 461E
