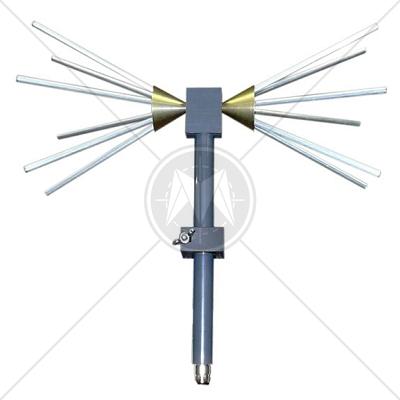

A.H. Systems SAS-545 Biconical Antenna 30 MHz – 1000 MHz

Description

The A.H. Systems SAS-545 Biconical Antenna is a broadband high frequency antenna ideally suited where Omni-directional response is required. Covering a broad frequency of 30 - 1000 MHz these antennas are an ideal solution for emissions testing, field monitoring and chamber characterization.

Features

  • Complies with CISPR 16-4-1:2010
  • Frequency Range of 30 MHz to 1000 MHz
  • Monitoring and Surveillance
  • Chamber Characterization
  • Rugged Construction
  • Individually Calibrated (1 and 3 Meter Horizontal Polarization)

Specifications

Frequency Range

30 MHz - 1GHz

Maximum Continuous Power

200 Watt

Impedance

50 Ohm

Connector

N-Type, female

Mounting

ABC-B Mounting Clamp with ¼ - 20 Thread, female

 A.H. Systems SAS-545 Physical Dimensions

Height

15 in. (38.1 cm)

Width

14 1/4 in. (36.25 cm)

Depth

7 11/16 in. (19.5 cm)

Weight

1.6 lb.'s (725 g)

Standards

CISPR
CISPR 11
CISPR 14 - 1
CISPR 14 - 2
CISPR 14 - 2
CISPR 16 - 1
CISPR 16 - 2
CISPR 16 - 3
CISPR 16 - 4
CISPR 22
CISPR 24
IEC
IEC/TR EN 61000 - 1 - 1
IEC/TR EN 61000 - 2 - 1
IEC/TR EN 61000 - 2 - 3
IEC EN 61000 - 3 - 2
IEC EN 61000 - 3 - 4
IEC/TC EN 61000 - 3 - 5
IEC EN 61000 - 4 - 2
IEC EN 61000 - 4 - 3
IEC EN 61000 - 4 - 4
IEC EN 61000 - 4 - 5
IEC EN 61000 - 4 - 6
IEC EN 61000 - 4 - 7
IEC EN 61000 - 4 - 8
IEC EN 61000 - 4 - 9
IEC EN 61000 - 4 - 11
European
EN 50 081 part 1
EN 50 081 part 2
EN 55 011
EN 55 013
EN 55 014
EN 55 015
EN 55 020
EN 55 022
EN 55 024
EN 50 082 part 1
EN 50 082 part 2
EN 50 093
American
FCC Part 15
MIL-STD - 461E
